Extruder سکرو اور بیرل مواد: سٹیل گریڈ، مرکب اور انتخاب

ساختی اسٹیل، کام کرنے والی سطح اور مینوفیکچرنگ کے عمل کو اصل تشکیل اور ناکامی کے طریقہ کار سے ملا کر سکرو اور بیرل مواد کا انتخاب کریں۔ اکیلے زیادہ سختی کا نمبر آپ کو یہ نہیں بتا سکتا کہ آیا متبادل فلر رگڑنے، کیمیائی حملے یا دھات کے رابطے کے خلاف مزاحمت کرے گا۔ اسکرو اور بیرل کی الگ الگ وضاحت کریں، پھر ان کے فٹ ہونے کی تصدیق کریں۔

ایک مفید مواد کا حوالہ بتاتا ہے کہ کون سا سٹیل بوجھ اٹھاتا ہے، کن سطحوں کو تحفظ ملتا ہے، اور ان سطحوں کا معائنہ کیسے کیا جائے گا۔ اسے سفارش کے پیچھے کی شرائط کی بھی نشاندہی کرنی چاہیے۔ ایک ہی رال کا نام غیر بھری ہوئی مصنوعات، معدنیات سے بھرے کمپاؤنڈ یا مشین پر بہت مختلف مطالبات کے ساتھ ری سائیکل کردہ مرکب کی وضاحت کر سکتا ہے۔

EJS انڈسٹری ٹیکنیکل ٹیم کی طرف سے

اقتباسات کا موازنہ کرنے سے پہلے:

• شناخت کریں کہ آیا پرانے حصے رگڑ، سنکنرن، رابطے کو پہنچنے والے نقصان یا مرکب کو ظاہر کرتے ہیں۔
• سطح کے علاج اور کام کرنے والے مرکب سے بیس اسٹیل کو الگ کریں۔
• فلر کی قسم اور لوڈنگ سمیت مکمل کمپاؤنڈ بیان کریں۔
• اسی محوری پوزیشنوں پر سکرو اور بیرل کو چیک کریں۔
• پیداوار سے پہلے مواد کی شناخت، محفوظ علاقوں اور قبولیت کی پیمائش پر اتفاق کریں۔

1. ناکامی کے طریقہ کار سے شروع کریں۔

فلرز اور آلودگی سے کھرچنا

ایک پہنا ہوا فلائٹ ٹپ اور بڑھا ہوا بور ابراسیو ڈیوٹی کی چھان بین کی وجوہات ہیں، لیکن پرچیز آرڈر پر مواد کا نام صرف تحقیقات کا حصہ ہے۔ فلر کی قسم، اس کا ارتکاز، فیڈ اسٹاک کا ذریعہ اور جہاں مادی نقصان سب سے زیادہ ہے ریکارڈ کریں۔ ان تفصیلات کا موازنہ اس فارمولیشن سے کریں جب اصل حصوں کی وضاحت کی گئی تھی۔

فلر لوڈنگ میں اضافہ مواد کے جائزے کو دوبارہ کھولنے کی ایک وجہ ہے۔ اسی طرح کنٹرول شدہ ورجن فیڈ سے غیر یقینی آلودگی کے ساتھ ری سائیکل شدہ ندی میں تبدیلی ہے۔ نمائندہ کمپاؤنڈ کے نمونے اور پرانے حصوں کی تصویریں پیمائش کے ساتھ رکھیں۔ وہ ریکارڈ فراہم کنندہ کو سخت سکرو کی درخواست سے زیادہ مفید چیز دیتے ہیں۔

سنکنرن اور دھات کے رابطے کو مختلف تحقیقات کی ضرورت ہے۔

ڈیوس اسٹینڈرڈ کا فیڈ سکرو اور بیرل گائیڈنسدھات کے رابطے کی وجہ سے کھرچنے والے لباس، سنکنرن حملے اور چپکنے والے لباس میں فرق کرتا ہے۔ یہ کچھ PVC مرکبات، سنکنرن شعلہ ریٹارڈنٹس اور فلورو کاربن کو سنکنرن کے خدشات کے طور پر شناخت کرتا ہے، جبکہ سیدھ، سیدھا پن، حرارتی یکسانیت اور کام کرنے والی غیر مماثل سطحیں رابطے کے نقصان میں حصہ ڈال سکتی ہیں۔

ایک تصویر سے مکمل مسئلہ کی تشخیص کرنے کے بجائے تفتیش کا انتخاب کرنے کے لیے اس امتیاز کا استعمال کریں۔ پٹنگ کیمیائی ماحول اور سطح کی حالت کی طرف توجہ دیتی ہے۔ مقامی اسکورنگ مشین اور الائنمنٹ کا جائزہ لینے کا مطالبہ کرتی ہے۔ کام کرنے والے علاقوں میں بتدریج جہتی نقصان پہننے کے نقشے اور فارمولیشن کا جائزہ لینے کا مطالبہ کرتا ہے۔ ایک ہی جزو پر کئی میکانزم ہو سکتے ہیں۔

ٹیبل ایک معائنہ گائیڈ ہے، متبادل کی حد نہیں۔ قبولیت کی حدیں مشین کی منظور شدہ ڈرائنگ اور انجینئرنگ کی تشخیص سے آنی چاہئیں۔ نقصان کی تفصیل سوالات کو کم کرنے میں مدد کرتی ہے۔ یہ ایک عالمگیر مادی جواب قائم نہیں کرتا۔

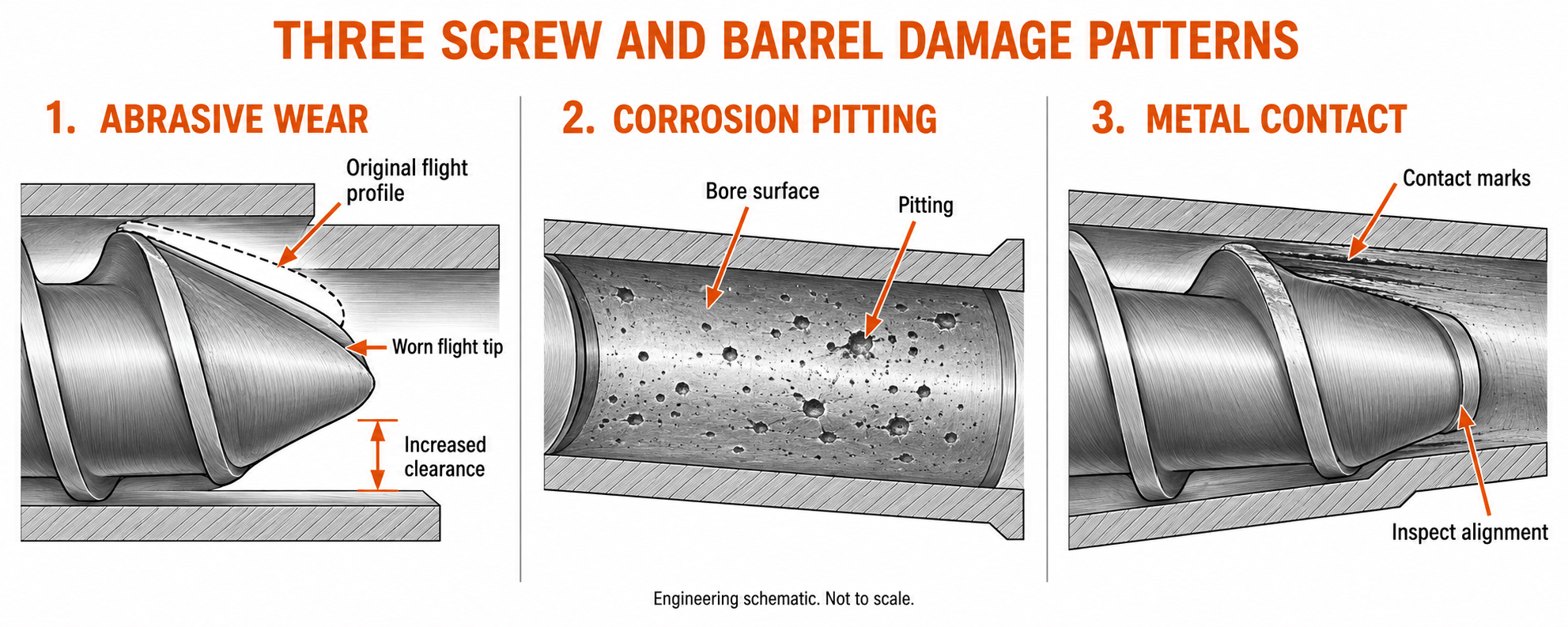

نقصان کے نمونوں کی انجینئرنگ اسکیمیٹک۔ پیمانے پر نہیں؛ صرف سطح کی ظاہری شکل وجہ کو قائم نہیں کرتی ہے۔

2. علیحدہ بیس سٹیل، سطح کا علاج اور کام کرنے والے مصر

سٹیل اور کام کرنے والی سطح مختلف کام کرتے ہیں۔

سکرو اور بیرل کی تفصیلات کو تعمیر کی وضاحت کے طور پر سمجھیں۔ سکرو کے کور کو ڈرائیو کا بوجھ اٹھانا چاہیے۔ بیرل باڈی بور اور اس کے انٹرفیس کے ارد گرد کی ساخت فراہم کرتی ہے۔ ان کی کام کرنے والی سطحیں بھی کمپاؤنڈ کے مطابق ہونی چاہئیں۔ ان ضروریات کو "پہننے سے بچنے والے اسٹیل" کے فقرے میں جوڑنا خریدار کو درکار معلومات کو چھپا دیتا ہے۔

تین اصطلاحات اکثر کوٹیشنز میں ظاہر ہوتی ہیں، لیکن وہ مختلف چیزوں کو بیان کرتی ہیں۔ ایک عہدہ جیسا کہ 38CrMoAlA بیس اسٹیل کی شناخت کرتا ہے۔ نائٹرائڈنگ سطح کے علاج کی نشاندہی کرتی ہے۔ Colmonoy 83 ایک سخت کھوٹ کی شناخت کرتا ہے۔ اس لیے ایک اسکرو میں 38CrMoAlA بیس اور Colmonoy 83 مخصوص پرواز کی سطحوں پر ہو سکتا ہے بغیر ان وضاحتوں کے جو ایک دوسرے سے متصادم ہوں۔

ای جے ایسbimetallic مصنوعات کی تفصیلاتاسکرو اور بیرل مرکب سے الگ ساختی اسٹیل کی فہرست۔ اقتباس پڑھنے کا یہ مفید طریقہ ہے: اس کی قیمت کا موازنہ کرنے سے پہلے اجزاء، بنیادی مواد، عمل اور محفوظ علاقے کی شناخت کریں۔

پروٹیکشن کوریج اتنا ہی اہمیت رکھتا ہے جتنا کہ کھوٹ کا نام

سکرو فلائٹ لینڈ، فلائٹ فلانک، جڑ اور اختلاط کی خصوصیات مختلف سطحیں ہیں۔ سخت اڑان کا خود بخود مطلب یہ نہیں ہے کہ مکمل پگھلنے والی سطح کو ایک جیسا تحفظ حاصل ہے۔ اسی طرح، بیرل بور استر فلینج کے مواد، فیڈ اوپننگ یا اس استر کے باہر دیگر خصوصیات کو بیان نہیں کرتا ہے۔

ایسی ڈرائنگ کے لیے پوچھیں جو محفوظ علاقوں کو نشان زد کرے۔ اگر پرانے اسکرو کو جڑ سے نقصان پہنچا ہے جبکہ متبادل تجویز صرف فلائٹ ٹپ الائے کو تبدیل کرتی ہے، تو تجویز پر ایک اور بحث کی ضرورت ہے۔ منتخب کردہ تحفظ کو اس سطح تک پہنچنا چاہیے جو ناکام ہو رہی ہے۔

نائٹرائڈنگ کو بھی عین مطابق زبان کی ضرورت ہے۔ یہ سٹیل کی سطح کے قریب کی حالت کو تبدیل کرتا ہے؛ یہ الگ کاسٹ لائنر نہیں ہے۔ بنیادی مواد پگھلنے سے رابطہ کرنے والی تعمیر کا حصہ رہ سکتا ہے۔ یہ فرض کرنے سے گریز کریں کہ بطور علاج بیان کردہ جزو میں ہر کام کرنے والی سطح کو ڈھانپنے والی ایک خودمختار مرکب کی تہہ ہے۔

ہر حصے کے لیے، اس ترتیب میں ایک تعمیراتی بیان کی درخواست کریں: بیس اسٹیل، گرمی کے علاج کی حالت، سطح کا عمل، کام کرنے والا مصر دات جہاں قابل اطلاق ہو، محفوظ علاقہ اور حتمی معائنہ کی ضرورت۔ اس ترتیب سے آرڈر دینے سے پہلے کوٹیشنز کے درمیان فرق نظر آتا ہے۔

3. کامن بیس اسٹیل اور ان کے انتخاب کی حدود

تیار شدہ جزو کے تناظر میں گریڈ پڑھیں

کرنٹEJS مواد پورٹ فولیو38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, D2 ٹول اسٹیل اور Hastelloy شامل ہیں۔ گریڈ کی دستیابی اسے ہر اسکرو یا بیرل کے لیے ڈیفالٹ نہیں بناتی ہے۔ تکمیل شدہ تعمیر اور درخواست اب بھی اس کے کردار کا تعین کرتی ہے۔

علاج شدہ اسکرو کے لیے، پوچھیں کہ کس طرح منتخب اسٹیل اور حرارت کے علاج کی حالت مطلوبہ سطح کے عمل کی حمایت کرتی ہے۔ ایک قطار والے بیرل کے لیے، جسم کے مواد کو بور کے مرکب سے الگ کریں۔ ٹول اسٹیل کے جزو کے لیے، یہ ماننے کی بجائے کہ گریڈ کا نام کسی خاص سختی کو ثابت کرتا ہے، سپلائی کی اصل حالت اور کام کرنے والی سطح کے بارے میں پوچھیں۔

ڈھیلے بین الاقوامی درجے کے متبادل سے پرہیز کریں۔

ایک کراس ریفرنس ٹیبل مواصلت کے لیے مفید ہے، لیکن ایک تخمینی ہم منصب کو مواد کی جگہ لینے کی اجازت نہیں ہے۔ گورننگ گریڈ یا معیار کی وضاحت کریں اور سپلائر سے اصل میں فراہم کردہ مواد کی نشاندہی کریں۔ اگر کوئی اور گریڈ تجویز کیا جاتا ہے، تو اس کی اپنی کیمیائی اور مکینیکل ضروریات کے ساتھ متبادل کے طور پر جائزہ لیں۔

یہ خاص طور پر اہم ہے جب ایک اقتباس ایک وسیع خاندانی نام استعمال کرتا ہے۔ "ٹول اسٹیل" اور "نکل الائے" ہر ایک بہت سے ممکنہ مواد کی وضاحت کرتا ہے۔ یہاں تک کہ ایک مانوس تجارتی خاندانی نام کے لیے بھی مخصوص درجے کے لاحقے کی ضرورت پڑ سکتی ہے۔ مادی سرٹیفکیٹ کو اس شناخت کو حل کرنا چاہئے، اقتباس کی طرح وسیع الفاظ کو دہرانا نہیں چاہئے۔

تعمیراتی فیصلے میں مسابقتی جائیدادیں بھی شامل ہیں۔ اس میںدھات کاری کی بحث، ENTEK وضاحت کرتا ہے کہ بوجھ اٹھانے والا کور اور لباس مزاحم بیرونی کو مختلف طریقے سے کیوں ڈیزائن کیا جا سکتا ہے۔ یہ ساختی اور کام کرنے کی سطح کی ضروریات کو الگ الگ جانچنے میں معاون ہے۔ اس سے یہ ثابت نہیں ہوتا ہے کہ کسی دوسرے صنعت کار کی ملکیتی تعمیر EJS پروڈکٹ ہے۔

4. کیا nitriding، کروم اور bimetallic تعمیراتی تبدیلی

اس عمل اور اس کی حفاظت کے علاقے کا موازنہ کریں۔

عمل کا موازنہ صرف اس صورت میں مفید ہے جب کوٹیشن کہے کہ عمل کہاں لاگو ہوتا ہے۔ نائٹرائڈنگ اسٹیل کے قریب سطح کے علاقے کو تبدیل کرتی ہے۔ کروم چڑھانا ایک جمع کا اضافہ کرتا ہے۔ ویلڈ ہارڈفیسنگ منتخب سطحوں پر کام کرنے والے مرکب کا اضافہ کرتی ہے۔ ایک بائی میٹالک بیرل اپنے جسم کو کام کرنے والے بور مصر کے ساتھ جوڑتا ہے۔ یہ مختلف تعمیرات ہیں، کسی کوٹنگ کے قابل تبادلہ نام نہیں۔

EJS اس پر گیس نائٹرائڈنگ کی نشاندہی کرتا ہے۔nitrided سکرو بیرل صفحہ. اس کامواد گائیڈپیچ کے لیے پی ٹی اے ہارڈفیسنگ، بیرل لائننگز کے لیے سینٹرفیوگل کاسٹنگ اور کروم پلیٹنگ کو الگ علاج کے طور پر بیان کرتا ہے۔ اصل ترتیب کے لیے ڈرائنگ کے ساتھ ان وضاحتوں کو پڑھیں۔

تکمیل شدہ طول و عرض اور پرت کی تعریفوں کا متفق ہونا ضروری ہے۔

EJS کے bimetallic پروڈکٹ کا صفحہ اسکرو الائے کی موٹائی کی فہرست دیتا ہے۔1.0 سے 1.5 ملی میٹراس کے Ni60، Colmonoy 56 اور Colmonoy 83 آپشنز کے لیے۔ وہ شائع شدہ رینج ایک مفید نقطہ آغاز ہے، لیکن آرڈر میں اصل جزو کے لیے مکمل ضرورت کو بیان کرنا چاہیے۔ مشیننگ سے پہلے جمع شدہ پرت خود بخود تیار شدہ حصے پر باقی پرت نہیں ہے۔ماخذ: EJS bimetallic سکرو ٹیبل.

یہی نظم و ضبط نائٹرائیڈ کیس پر لاگو ہوتا ہے: بتائیں کہ گہرائی کی وضاحت اور پیمائش کیسے کی جاتی ہے۔ سطح کی سختی کا مطالعہ اس کے نیچے مکمل سختی پروفائل کی وضاحت نہیں کرسکتا۔ بیرل لائننگ کے لیے، ہر مصرع اور بیرل جیومیٹری کو ایک موٹائی تفویض کرنے کے بجائے گریڈ اور تیار شدہ حالت کی وضاحت کریں۔

دونوں تعمیرات کا موازنہ کرنے والے خریدار استعمال کر سکتے ہیں۔EJS bimetallic بمقابلہ نائٹرائڈ گائیڈوسیع تر تجارت کے لیے۔ یہاں، انتخاب کا سوال زیادہ تنگ ہے: کون سا عمل اس فارمولیشن کے سامنے آنے والی سطحوں کی حفاظت کرتا ہے، اور مکمل تحفظ کی تصدیق کیسے کی جائے گی؟

5. سختی سے زیادہ کھوٹ کے درجات کا موازنہ کریں۔

اسکرو اور بیرل مرکب کو الگ الگ میزوں میں رکھیں

EJS پیچ کے لیے Ni60، Colmonoy 56 اور Colmonoy 83، اور EJS01 کو EJS04 سے لے کر بیرل الائے کے لیے نام دیتا ہے۔ اقتباس کا جائزہ لیتے وقت ان گروپوں کو الگ رکھیں۔ ایک سکرو ہارڈفیسنگ گریڈ اور بیرل لائننگ گریڈ مختلف اجزاء اور مینوفیکچرنگ حالات کو بیان کرتے ہیں۔ماخذ: EJS مصر دات میزیں.

یہ ریٹنگز EJS کے معیاری موازنہ کو دوبارہ پیش کرتی ہیں، نہ کہ معیاری ٹیسٹ کے نتائج۔ وہ بحث شروع کرنے میں مدد کرتے ہیں۔ وہ ناپے ہوئے پہننے کی شرح، کیمیائی مزاحمت کی حد یا سروس لائف ضرب قائم نہیں کرتے ہیں۔ماخذ: EJS بیرل ٹیبل اور درجہ بندی لیجنڈ.

مصر دات بنانے والے کی ایک مفید مثال

وال کولمونائے کی ستمبر 2025 Colmonoy 83 تکنیکی ڈیٹا شیٹ نکل-کرومیم-ٹنگسٹن میٹرکس کے اندر ٹنگسٹن کاربائیڈ کو بیان کرتی ہے۔ یہ اوورلے سختی کی حدود دیتا ہے۔-150+53 µm پاؤڈر گریڈ کے لیے HRC 45 سے 55، اور-180+63 µm پاؤڈر گریڈ کے لیے HRC 43 سے 57. یہ بیان کردہ پاؤڈر گریڈز کے لیے الائے مینوفیکچرر ڈپازٹ رینجز ہیں، EJS تیار شدہ سکرو سے قبولیت کی پیمائش نہیں۔ماخذ: Colmonoy 83 تکنیکی ڈیٹا شیٹ.

کاربائیڈ پر مشتمل ڈھانچہ بتاتا ہے کہ صرف بڑی سختی ہی ایک نامکمل موازنہ کیوں ہے۔ ان اجزاء کے بارے میں پوچھیں جو لباس کے خلاف مزاحمت کرتے ہیں، میٹرکس، جمع کی حالت اور درخواست۔ اسی طرح کی بلک سختی کے ساتھ دو مرکب اب بھی مختلف انجینئرنگ کے جائزوں کی ضرورت ہو سکتی ہے۔

ایک ٹیسٹ کی وضاحت کریں، نہ صرف ایک نمبر

ASTM E18Rockwell سختی کی جانچ کا احاطہ کرتا ہے اور احتیاط کرتا ہے کہ ایک جگہ پر پڑھنا پورے حصے کی نمائندگی نہیں کرسکتا ہے۔ASTM E384مائیکرو انڈینٹیشن سختی اور چھوٹے فاصلوں پر سختی کے تغیرات کا احاطہ کرتا ہے۔ یہ الگ الگ پیمائش کے سوالات ہیں: ایک بڑی تعداد میں پڑھنا اور علاج شدہ علاقے میں پروفائل مختلف معلومات فراہم کرتے ہیں۔

کھرچنے والے موازنہ کے لیے،ASTM G65ایک مخصوص طریقہ کار کے تحت کیوبک ملی میٹر میں حجم میں کمی کے طور پر خشک ریت/ربڑ وہیل ٹیسٹ کے نتائج کی اطلاع دیتا ہے۔ کم نقصان اس ٹیسٹ میں زیادہ مزاحمت کی نشاندہی کرتا ہے۔ معیار اس کے نتائج کو کسی مخصوص آپریٹنگ ماحول کے لیے درست پیشن گوئی کے طور پر استعمال کرنے کے خلاف بھی خبردار کرتا ہے۔

اگر کوئی سپلائر ٹیسٹ ڈیٹا فراہم کرتا ہے، تو اسی طریقہ، طریقہ کار اور نمونہ کی حالت کا موازنہ کریں۔ ان معیارات میں سے کوئی بھی مرکب کے نام کو گارنٹی شدہ آپریٹنگ لائف میں تبدیل نہیں کرتا ہے، اور اسٹینڈرڈ کو نام دینے سے یہ ثابت نہیں ہوتا ہے کہ اس کے لیے کسی خاص کھیپ کا تجربہ کیا گیا تھا۔

6. مادی نظام کو اصل تشکیل سے جوڑیں۔

فراہم کنندہ کو کمپاؤنڈ دیں، نہ صرف رال فیملی کو

جب مشین پی پی کو بھرتی ہے تو خریداری کی تفصیل "PP سکرو بیرل" نامکمل ہوتی ہے۔ رال کا درجہ، فلر کی شناخت اور لوڈنگ، اضافی چیزیں، ری سائیکل شدہ حصہ اور مصنوعات کے درمیان متوقع تبدیلیاں بیان کریں۔ وضاحت کریں کہ آیا متبادل کو ایک مستحکم فارمولیشن یا ایک ہی لائن پر کئی فرائض کا احاطہ کرنا چاہیے۔

آپریٹنگ معلومات سے فارمولیشن کی معلومات کو الگ کریں۔ مواد کے جائزے کے لیے عمل کے اصل درجہ حرارت، چلنے کی رفتار کی حد، دباؤ کی معلومات جہاں دستیاب ہو، اور نقصان کی تاریخ کی بھی ضرورت ہوتی ہے۔ ایک برائے نام رال فیملی سپلائر کو یہ نہیں بتاتی ہے کہ کون سی سطحیں فیل ہو رہی ہیں یا مشین کو رابطہ نقصان پہنچا ہے۔

میٹرکس سفارش کے لیے درکار معلومات کو منظم کرتا ہے۔ یہ جان بوجھ کر ہر رال خاندان کو ایک مصرع تفویض کرنے سے گریز کرتا ہے۔ ڈیوس اسٹینڈرڈزرہنمائی پہنیںمشین کی حالت کے ساتھ ساتھ کھرچنے والی اور سنکنرن ڈیوٹی دونوں پر غور کرنے کی حمایت کرتا ہے۔

فیڈ اسٹاک میں تبدیلیاں پرانی سفارش کو باطل کر سکتی ہیں۔

مادی تفصیلات کے ساتھ اصل منظور شدہ فارمولیشن رکھیں۔ اگر فلر لوڈنگ بڑھ جاتی ہے یا ری سائیکل شدہ سٹریم تبدیل ہو جاتی ہے، تو نئی شرائط کے خلاف پرانی سفارش پر نظر ثانی کی جانی چاہیے۔ پرانی تفصیلات کے مطابق جزو صحیح طریقے سے تیار کیا جا سکتا ہے اور پھر بھی نظرثانی شدہ ڈیوٹی کے لیے موزوں نہیں ہے۔

کیمیائی طور پر مطالبہ کرنے والے مواد کے لیے، عین مطابق پولیمر اور متعلقہ اضافی چیزیں فراہم کریں۔ ENTEK کادھات کاری کی رہنمائیشدید سنکنرن اور رگڑ کے الگ الگ مطالبات پر تبادلہ خیال کرتا ہے۔ اس کی تشریح ہر فلورو پولیمر کے لیے کمبل کی سفارش کے طور پر نہ کریں یا اس بات کے ثبوت کے طور پر کہ نکل کا کوئی بھی مرکب دوسرے کے ساتھ قابل تبادلہ ہے۔

جہاں درخواست میں کھانے سے متعلق رابطہ یا دواسازی کی ضروریات شامل ہوں، انکوائری میں ان ضروریات کی نشاندہی کریں اور مطلوبہ دستاویزات کی وضاحت کریں۔ اسٹیل کا نام، سطح کا علاج یا عام مصنوعات کی تفصیل تیار شدہ اسمبلی کے لیے سرٹیفیکیشن یا تعمیل قائم نہیں کرتی ہے۔

7. کھوٹ کو اپ گریڈ کرنے سے پہلے جوڑی اور مشین کو چیک کریں۔

فیکٹری کا نقطہ نظر: سختی کی درخواست کو قابل پیمائش تفصیلات میں تبدیل کرنا

ہمارے برائے نام 90 ملی میٹر سنگل سکرو متبادل منصوبے پر، خریدار کی پہلی درخواست زیادہ سختی کی تھی۔ میں نے مکمل پی پی فارمولیشن کے ساتھ شروعات کی، جس میں وزن کے لحاظ سے 30% کیلشیم کاربونیٹ موجود تھا، پھر اصل ڈرائنگ اور گھسے ہوئے اسکرو اور بیرل کے طول و عرض کا جائزہ لیا۔ کام کے اس ترتیب نے مادی بحث کو اصل مشین سے جوڑ کر رکھا۔

میں نے اسکرو اور بیرل کی پیمائش کو متعلقہ محوری پوزیشنوں پر نقشہ بنایا۔ سکرو فلائٹ کو ایک پوزیشن پر ناپنا اور اس کا موازنہ کسی دوسری جگہ بور کی پیمائش سے کرنا مقامی فٹ کی وضاحت نہیں کرے گا۔ میٹرنگ سیکشن ریڈنگ سے پتہ چلتا ہے کہ ڈرائنگ کی کلیئرنس کو بحال کرنے کے ساتھ ساتھ منتخب ورکنگ میٹریل فراہم کرنے کے لیے متبادل کی ضرورت ہے۔

ہم نے الگ الگ سکرو اور بیرل کی وضاحت کی۔ اسکرو میں Colmonoy 83 فلائٹ ہارڈفیسنگ کے ساتھ 38CrMoAlA بیس کا استعمال کیا گیا۔ بیرل نے EJS04 لائننگ کے ساتھ 42CrMo باڈی استعمال کی۔ میں نے مواد کی تفصیل کے ساتھ محفوظ علاقوں اور معائنہ کے تقاضے شامل کیے ہیں۔ اس نے تجویز کو زیادہ سختی کے عام وعدے سے زیادہ درست بنا دیا۔

قبولیت کے لیے، میں نے طول و عرض اور مادی شناخت کو الگ الگ چیک کے طور پر سمجھا۔ کھوٹ کا صحیح نام غلط قطر کو قابل قبول نہیں بنائے گا۔ یکساں طور پر، ایک جزو اپنے طول و عرض کو پورا کر سکتا ہے بغیر یہ ثابت کیے کہ مخصوص کام کرنے والے مرکب کو فراہم کیا گیا تھا۔ دونوں تقاضے آرڈر پر تھے۔

اس پروجیکٹ نے سنگل پوائنٹ کی پیمائش پر ایک حد کو بھی تقویت دی۔ میٹرنگ سیکشن اسٹیشن کے نتیجے نے وہاں کلیئرنس قائم کی۔ مجھے دوسری محوری پوزیشنوں اور مشین انٹرفیس کو الگ سے چیک کرنے کی ضرورت ہے۔ خریداروں کو معائنے کی رپورٹ کو پڑھتے وقت ایک ہی امتیاز کا استعمال کرنا چاہئے: شناخت کریں کہ کیا ماپا گیا تھا، اسے کہاں ماپا گیا تھا اور یہ کس ڈرائنگ کی ضرورت کو پورا کرتا ہے۔

پروجیکٹ کی پیمائش: مخصوص کولڈ کلیئرنس کو بحال کرنا

پہنے ہوئے میٹرنگ سیکشن اسٹیشن پر، سکرو فلائٹ قطر سے باہر تھی۔89.65 ملی میٹراور بیرل بور تھا90.25 ملی میٹر. حساب شدہ کولڈ ریڈیل کلیئرنس یہ تھی:

(90.25 − 89.65) ÷ 2 = 0.30 ملی میٹر

منظور شدہ ڈرائنگ کی وضاحت کی گئی ہے۔0.10 ملی میٹراس اسٹیشن پر جہتی قبولیت کے دوران، نئی سکرو پرواز کی پیمائش کی گئی۔89.95 ملی میٹر، اور اسی نئے بور کی پیمائش کی گئی۔90.15 ملی میٹر:

(90.15 − 89.95) ÷ 2 = 0.10 ملی میٹر

ماخذ: EJS انڈسٹری کی فلڈ-PP متبادل پروجیکٹ کی پیمائش اور منظور شدہ ڈرائنگ کی ضرورت۔

متبادل نے اس اسٹیشن پر مخصوص کولڈ کلیئرنس کو بحال کر دیا، جس سے اس میں کمی آئی0.20 ملی میٹر. وہ جہتی نتیجہ آپریٹنگ کارکردگی کے نتیجے سے مختلف ہے۔ تھرو پٹ، سکرو کی رفتار، پگھلنے کا درجہ حرارت اور بعد میں پہننے کی پیمائش سروس میں تبدیلی کا اندازہ کرنے کے لیے درکار آپریٹنگ ریکارڈ فراہم کرتی ہے۔

کولڈ کلیئرنس اور چلانے کے رویے کو الگ رکھیں

اوپر کا حساب قطر کے فرق کو دو سے تقسیم کرتا ہے۔ یہ متعلقہ سرکلر حصوں کے لیے برائے نام ریڈیل کلیئرنس کی وضاحت کرتا ہے۔ یہ ایک سنکی یا خراب اسمبلی کے ارد گرد ہر نقطہ پر فرق کی پیمائش نہیں ہے. دی0.10 ملی میٹراعداد و شمار کا تعلق اس پروجیکٹ کی ڈرائنگ سے ہے، نہ کہ تمام 90 ملی میٹر مشینوں کے لیے ایک عالمگیر ترتیب۔

مکمل علاج کے طور پر الائے اپ گریڈ کا علاج کرنے سے پہلے مشین کی سیدھ، سیدھا پن، بیرل سپورٹ اور حرارتی حالت کی جانچ کریں۔ یہ چیک ان کے ذریعے بیان کردہ رابطہ پہننے کے خدشات کی پیروی کرتے ہیں۔ڈیوس اسٹینڈرڈ. زیادہ لباس مزاحم سطح ایسی تنصیب کو درست نہیں کر سکتی جو سکرو کو بور کے خلاف مجبور کرتی ہے۔

مسلسل پیمائش اور اسپیئر پارٹس کی منصوبہ بندی کے لیے،EJS سروس لائف گائیڈبیس لائن کو استعمال کرنے اور پیمائش کو دہرانے کا طریقہ بتاتا ہے۔ اس لباس کی تاریخ کو فارمولیشن ریکارڈ کے ساتھ رکھیں تاکہ اگلے مادی فیصلے کے پیچھے ثبوت موجود ہوں۔

8. آرڈر پر قابل تصدیق مواد کی تفصیلات لگائیں۔

آرڈر کو ان تقاضوں سے بنائیں جنہیں وصول کرنے والی ٹیم چیک کر سکتی ہے۔

سکرو اور بیرل کی ضروریات کو الگ الگ لائنوں پر لکھیں۔ ہر جزو میں ایک قابل شناخت بنیادی مواد، کام کرنے کی سطح کی تعمیر اور قبولیت کی بنیاد ہونی چاہیے۔ ایسے آرڈر سے گریز کریں جس میں ایک مرکب کا نام ہو اور دوسرے جزو کو صرف "مماثل بیرل" کے طور پر بیان کیا گیا ہو۔

تکنیکی انکوائری کی تیاری کرتے وقت اس ترتیب کو استعمال کریں:

1. مشین کی شناخت کریں اور منظور شدہ سکرو اور بیرل ڈرائنگ کو منسلک کریں، بشمول آرڈر کے لیے استعمال کی گئی نظرثانی۔
2. پرانے حصے کے نقصان اور پیمائش کے نقشے کے ساتھ جہاں دستیاب ہو، مکمل فارمولیشن اور آپریٹنگ ڈیوٹی بتائیں۔
3. ہر جزو کے لیے بنیادی سٹیل اور حالت کی وضاحت کریں، یا منظوری کے لیے واضح طور پر شناخت شدہ تجویز کی درخواست کریں۔
4. مینوفیکچرنگ کے عمل اور محفوظ سطحوں کے ساتھ سکرو ہارڈفیسنگ اور بیرل لائننگ کو الگ الگ شناخت کریں۔
5. تیار شدہ پرت کی ضروریات یا طے شدہ نائٹرائیڈ کیس کی ضرورت کے علاوہ سختی کے طریقہ کار اور پیمائش کے مقامات پر اتفاق کریں۔
6. حصوں کو قبول کرنے کے لیے درکار حتمی طول و عرض، انٹرفیس اور معائنہ کے ریکارڈ کی فہرست بنائیں۔
7. قبول شدہ طول و عرض کو بعد میں پہننے کی جانچ کے لیے انسٹالیشن بیس لائن کے طور پر برقرار رکھیں۔

اس ترتیب سے حوالہ جات کا موازنہ کرنا بھی آسان ہو جاتا ہے۔ اگر ایک تجویز بیس اسٹیل کو تبدیل کرتی ہے، دوسری صرف فلائٹ ہارڈفیسنگ کو تبدیل کرتی ہے، اور تیسری دونوں کام کرنے والی سطحوں کی جگہ لے لیتی ہے، یہ مختلف تکنیکی پیشکش ہیں۔ کل قیمتوں کا موازنہ کرنے سے پہلے ان اختلافات کو حل کریں۔

مواد کے ریکارڈ اور رابطے کی معلومات

EJS بتاتا ہے کہ اس کے فراہم کردہ سکرو بیرل میں ایک معائنہ رپورٹ اور مواد کا سرٹیفکیٹ شامل ہے۔ ڈیلیور کردہ جزو کے ساتھ متفقہ تفصیلات کو جوڑنے کے لیے ان دستاویزات کا استعمال کریں: مواد کی شناخت اور جہتی رپورٹ قبولیت کے مختلف سوالات کا جواب دیتی ہے۔ماخذ: EJS معیار کے معائنہ کی تفصیل.

وسیع تر انٹرفیس اور خریداری کی جانچ کے لیے، استعمال کریں۔ایکسٹروڈر سکرو بیرل خریدار کا گائیڈ. EJS کے ساتھ مواد کے جائزے کے لیے، مشین کی ڈرائنگ، فارمولیشن اور پرانے حصے کے ثبوت بھیجیں۔sales@ejsscrewbarrel.com، یا کال کریں۔+86-574-83065911. E.J.S Industry Co., Ltd. کے دفتر کا پتہ ہے۔55 ڈونگڈو روڈ، ہیشو ڈسٹرکٹ، ننگبو، چین. ماخذ: EJS رابطہ صفحہ.

وہ درخواست اور دستاویزات شامل کریں جن کی آپ کو پہلی انکوائری کے ساتھ ضرورت ہے۔ ایک اقتباس پھر مجوزہ تعمیر اور قبولیت کے لیے درکار شواہد کی شناخت کر سکتا ہے، بجائے اس کے کہ آپ کو غیر واضح سختی کے نمبروں میں سے انتخاب کرنے کو کہا جائے۔

9. اکثر پوچھے جانے والے سوالات

ایکسٹروڈر پیچ اور بیرل کس چیز سے بنے ہیں؟

تعمیر ایک ساختی اسٹیل کو علاج شدہ سطح، سکرو ہارڈفیسنگ یا بیرل استر کے ساتھ جوڑ سکتی ہے۔ ہر جزو کے بنیادی مواد اور کام کرنے والی سطح کو الگ الگ شناخت کریں۔ EJS اسٹیلز کی فہرست دیتا ہے جس میں 38CrMoAlA اور 42CrMo شامل ہیں، اس کے علاوہ اس میں اسکرو اور بیرل مرکبات شامل ہیں۔bimetallic تفصیلات.

کیا 38CrMoAlA دو دھاتی اسکرو بیرل سے بہتر ہے؟

وہ مختلف چیزیں بیان کرتے ہیں۔ 38CrMoAlA ایک بیس اسٹیل ہے، جبکہ بائی میٹالک کام کرنے والے مرکب کے ساتھ تعمیر کو بیان کرتا ہے۔ ایک سکرو اپنی پروازوں میں 38CrMoAlA بیس اور ایک اضافی مرکب استعمال کر سکتا ہے۔ اصل ڈیوٹی کے لیے مکمل تعمیرات کا موازنہ کریں، تنہائی میں ان دو شرائط کا نہیں۔

کیا زیادہ سختی کا مطلب ہمیشہ بہتر لباس مزاحمت ہے؟

نمبر۔ کھوٹ کی ساخت، محفوظ جگہ، ڈپازٹ کی حالت اور پہننے کے طریقہ کار پر غور کریں۔ASTM G65مقررہ ٹیسٹ شرائط کے تحت حجم میں کمی کے ذریعے کھرچنے کا اندازہ کرتا ہے، جبکہASTM E18راک ویل کی سختی سے پتہ چلتا ہے۔ نہ ہی اکیلے پیمائش ایک مکمل اسمبلی کی آپریٹنگ زندگی کی پیش گوئی کرتی ہے۔

کیا سکرو اور بیرل کو ایک ہی مرکب استعمال کرنا چاہیے؟

نہیں، انہیں ایک مناسب کام کرنے والا جوڑا بنانا چاہیے، لیکن اسکرو ہارڈفیسنگ اور بیرل لائننگ مختلف مواد ہو سکتے ہیں۔ ہمارے بھرے ہوئے پی پی پروجیکٹ میں EJS04 بیرل لائننگ کے ساتھ Colmonoy 83 فلائٹ ہارڈفیسنگ کا استعمال کیا گیا۔ مواد کی مطابقت، سطح کی حالت اور متعین کردہ ایک ساتھ فٹ ہونے کا جائزہ لیں۔

کیا فلر یا ری سائیکل شدہ فیڈ کی تبدیلی کو مواد کے جائزے کو متحرک کرنا چاہئے؟

جی ہاں نظر ثانی شدہ فارمولیشن، فلر لوڈنگ، فیڈ اسٹاک کنٹرولز اور آپریٹنگ حالات فراہم کریں۔ اصل انتخاب کے لیے استعمال ہونے والی ڈیوٹی کے ساتھ ان تبدیلیوں کا موازنہ کریں۔ پرانے حصے کی پیمائش اور نقصان کا ریکارڈ رکھیں تاکہ جائزہ کسی سخت مرکب کو ڈیفالٹ کرنے کے بجائے متاثرہ سطحوں کو ایڈریس کر سکے۔

مواد کی تفصیلات کے ساتھ کون سی دستاویزات ہونی چاہئیں؟

ہر حصے کے لیے مواد کی شناخت اور متفقہ معائنہ کے ریکارڈ کی درخواست کریں۔ آرڈر میں محفوظ علاقوں، سطح کے عمل کی ضروریات اور پیمائش کے مقامات کی بھی وضاحت ہونی چاہیے۔ ای جے ایسمصنوعات کا صفحہبیان کرتا ہے کہ معائنہ کی رپورٹیں اور مواد کے سرٹیفکیٹ اس کے فراہم کردہ سکرو بیرل کے ساتھ ہوتے ہیں۔ پیداوار سے پہلے پروجیکٹ کے مخصوص دائرہ کار کی وضاحت کریں۔
